3D modelovanje
CAD model u Fusion 360 i SolidWorks-u iz skice, fotografije sa merama ili uzorka — isporuka u STEP, STL, OBJ ili 3MF, spreman za štampu.
O usluzi
3D modelovanje je prvi korak ka funkcionalnom delu ili prototipu. Na osnovu skice, fotografije, postojećeg uzorka ili samo ideje izrađujemo precizan CAD model spreman za 3D štampu ili dalju proizvodnju — dakle model, a ne crtež: geometrija je zatvorena, mere usklađene, a fajl ide direktno u pripremu za štampu.
Proces i isporuke
Modelujemo u Fusion 360 i SolidWorks-u. Kada postoji fizički uzorak, radimo reverse engineering — merimo deo i rekonstruišemo geometriju, što je najbrži put kada original više ne postoji u prodaji. Isporučujemo STEP, STL, OBJ i 3MF, po potrebi i druge formate: STEP kada model ide dalje u obradu ili u tuđi CAD, STL i 3MF kada ide pravo u štampu.
Geometriju optimizujemo za FDM — debljine zidova, zazore na spojevima i orijentaciju dela. Orijentacija u štampi određuje i tačnost i čvrstoću, pa kritične mere tražimo unapred, dok se model još menja bez posledica.
Kada se koristi

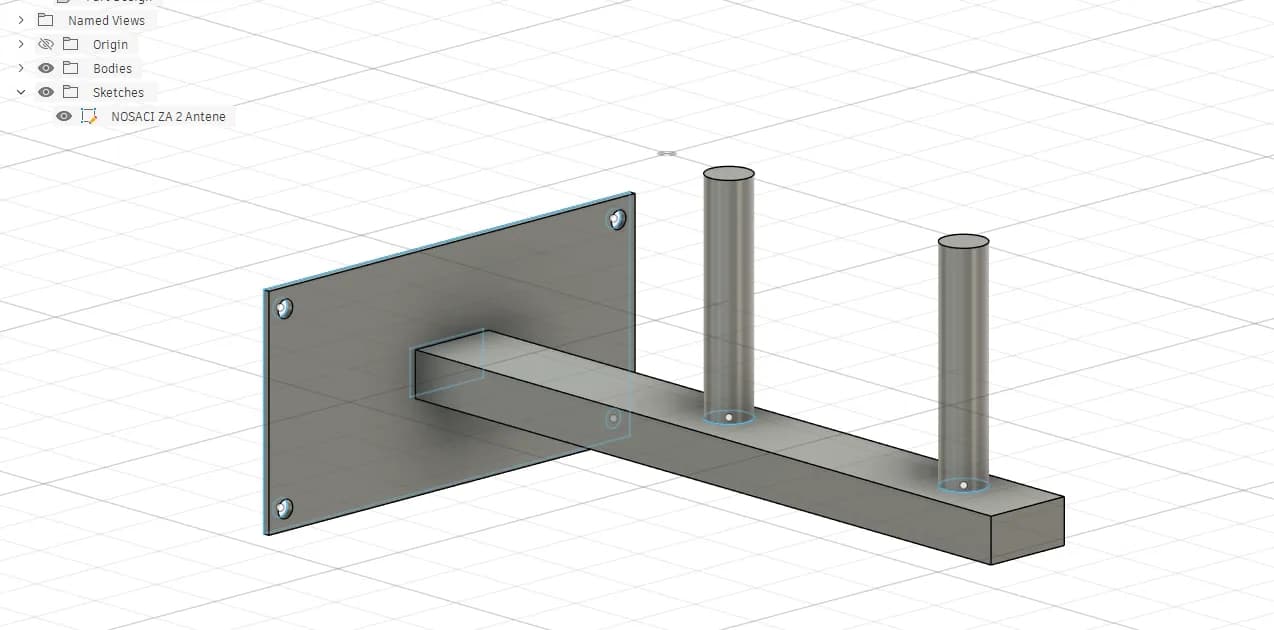

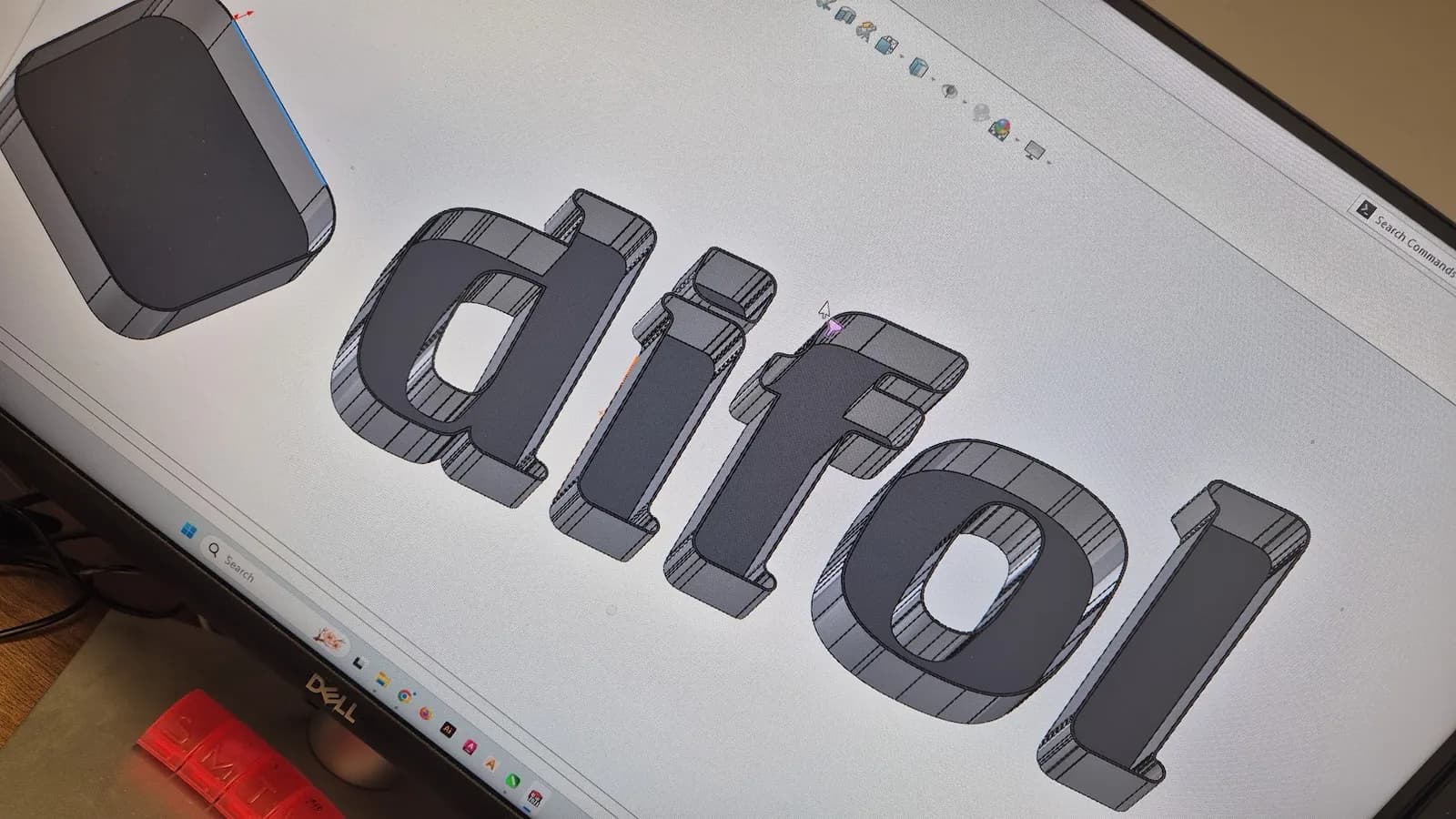

Najčešći slučaj je deo kojeg nema u prodaji — nosač, kućište, distancer ili zamena za polomljeni komad iz mašine. Drugi je prototip pre serije: model se odštampa, isproba na licu mesta i koriguje pre nego što se ide u alat ili u veću količinu. Treći je vizuelni model — maketa, prikaz proizvoda ili logo koji posle ide u 3D logotipe i slova.
Model gotovo uvek završava u štampi, pa materijal biramo zajedno sa geometrijom: za probne i vizuelne komade PLA ili PETG, a za elastične delove — zaptivke, štitnike, gazišta — TPU, gde model mora unapred da računa na savijanje i drugačije zazore.
Ograničenja i napomene
Da bismo počeli, treba nam skica, fotografija sa dimenzijama ili fizički uzorak. Bez ijedne mere ne ide — fotografija sama ne daje razmeru. Reverse engineering iz uzorka je rekonstrukcija, ne kopija do poslednjeg mikrona: gde je zazor presudan, recite ga unapred. Ono što isporučujemo je model spreman za proizvodnju, u dogovorenom formatu.
Rok za manje modele je 2–5 radnih dana; složena geometrija i reverse engineering iz uzorka traže duže i dogovaraju se posebno. Tačan rok stoji u ponudi i obavezujući je. Minimalne količine nema — radimo i jedan deo. Sve ide u našem pogonu u Zucama, bez podizvođača, pa se model i štampa dogovaraju sa istim ljudima.
Realizovano u pogonu
Ključne informacije
- CAD modelovanje (Fusion 360, SolidWorks)
- Reverse engineering iz uzorka
- Formati: STEP, STL, OBJ, 3MF
- Optimizacija za FDM štampu
- Od ideje/skice do gotovog modela
Povezane usluge
Često pitana pitanja
Šta vam treba da počnemo?
Skica, fotografija, dimenzije ili fizički uzorak — na osnovu toga pravimo CAD model.Možete li napraviti model iz postojećeg dela?
Da — radimo reverse engineering: merimo uzorak i rekonstruišemo precizan 3D model.U kom formatu dobijam model?
STEP/STL/3MF (i drugi po potrebi), optimizovan za štampu ili dalju proizvodnju.U kom programu modelujete?
U Fusion 360 i SolidWorks-u. Geometriju optimizujemo za FDM štampu — debljine zidova, zazore na spojevima i orijentaciju dela — pa model ide direktno u pripremu za štampu.Koliko traje izrada 3D modela?
Manji modeli su gotovi za 2–5 radnih dana; složena geometrija i reverse engineering iz uzorka traže duže i dogovaraju se posebno. Tačan rok stoji u ponudi i obavezujući je.Da li je model iz uzorka tačna kopija originala?
Ne do poslednjeg mikrona — reverse engineering je rekonstrukcija: merimo deo i rekonstruišemo geometriju. Gde je zazor presudan, recite ga unapred, dok se model još menja bez posledica.Da li je dovoljna samo fotografija dela?
Nije — fotografija sama ne daje razmeru, pa bez ijedne mere ne ide. Pošaljite fotografiju sa dimenzijama, skicu sa merama ili fizički uzorak, i od toga pravimo CAD model.
